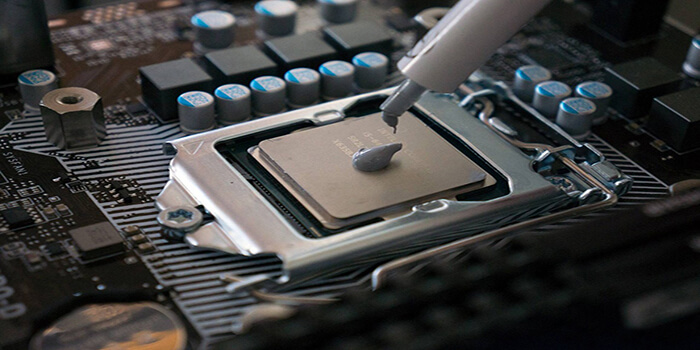

احتمالا شما هم هنگام جداکردن فن cpu با ماده خمیری شکلی که بین cpu و Heat sink قرار دارد برخورد کرده اید. این ماده ک معمولا به رنگ سفید یا خاکستری می باشد همان خمیر سیلیکون است. برای این که بدانید خمیر سیلیکون چیست و چه کاربردی دارد نیک اندیشان را تا انتهای این مقاله همراهی کنید.
خمیر سیلیکون چیست؟
خمیر سیلیکون یک ماده ضد آب، نرم و انتقال دهنده حرارت به نام TIM می باشد. TIM مخفف Thermal Interface Material ماده ایست که گرما را از GPU یا CPU با مقدار ۰.۳ تا ۲ وات بر متر کلوین به Heat Sink انتقال می دهد. البته نوع دیگری از خمیر سیلیکون برای انتقال گرما وجود دارد که شبیه پد است و بصورت برچسب بر روی CPU یا GPU قرار می گیرند.
کاربرد خمیر سیلیکون چیست؟

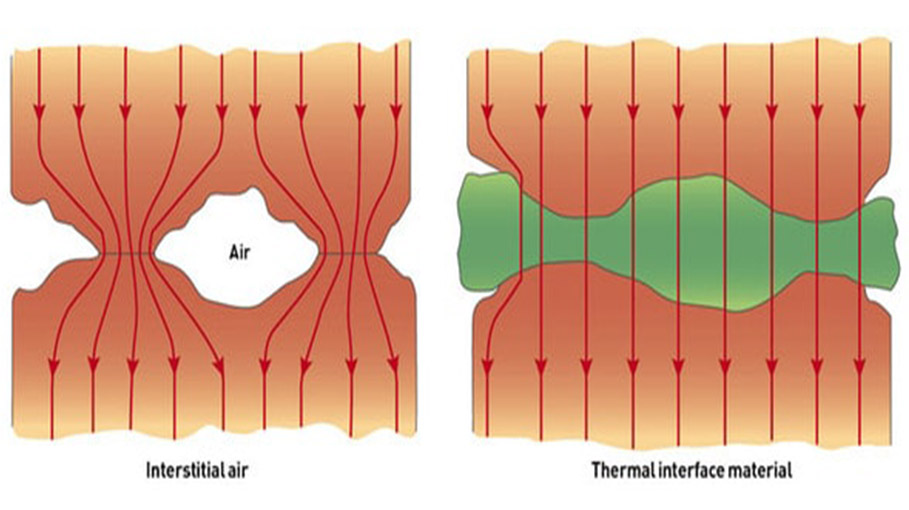

همانطور که در قسمت قبل اشاره کردیم خمیر سیلیکون CPU را خنک نمی کند. بلکه گرما را از CPU یا GPU (پردازنده گرافیکی) به Heat Sink منتقل می کند. پردازنده ها سطح صافی ندارند و دارای شکاف های ماکروسکوپی ریزی می باشند. هوا که رسانای خوبی برای گرما نیست بین این شکاف ها گیر می افتد و مانع انتقال گرما از CPU به Heat Sink می شود. برای جلوگیری از این اتفاق به وسیله خمیر سیلیکون این شکاف ها را پر می کنند.
نبود خمیرسیلیکون سبب گرم شدن پردازنده و کاهش سرعت آن می شود. به این ترتیب کارایی سیستم نیز کاهش می یابد. در نتیجه با زیاد شدن گرما سیستم خاموش می شود.
نکته: با گذشت زمان خمیر سیلیکون به حالت جامد و خشک در می آید و نیازمند تعویض است.
مزایای خمیر حرارتی
- بکار بردن خمیر TIM باعث بالا رفتن کارایی سیستم خنک کننده CPU یا Heat Sink می شود.
- با استفاده از خمیر سیلیکون عمر CPU و Heat Sink افزایش می یابد.
- این خمیر بین ۱۰ تا ۲۰ درجه دمای CPU را کاهش می دهد. هرچه دمای پردازنده کمتر باشد، سیستم عملکرد بهتری را ارائه می دهد.
انواع خمیر حرارتی
خمیرهای سیلیکونی که در بازار وجود دارند از نظر رسانایی گرما، رسانایی الکتریکی، غلظت، دوام و طول عمر با یکدیگر متفاوتند. می توان گفت تفاوت های این خمیر سیلیکون ها در میزان انتقال حرارت آن است. آن خمیرسیلیکونی از همه مناسب تر است که بتواند گرما را به خوبی به Heat Sink منتقل کند. مقدار فلز به کار رفته و مقدار رسانایی خمیر سیلیکون بر روی برچسب آن درج شده است.
خمیر حرارتی برپایه فلز
این نوع از خمیرهای سیلیکون بیشترین محبوبیت را در بازار دارند، از آنجایی که از جنس فلزند، گرمای بیشتری را انتقال می دهند زیرا در آن ذرات بسیار ریز فلز وجود دارد و فلز بهترین رسانای گرمایی نیز می باشد. لازم به ذکر است که فلز همانطور که رسانای گرما است، رسانای الکتریکی نیز هست و می تواند برای سیستم های الکترونیکی مشکلاتی را ایجاد کند.
خمیر حرارتی بر پایه سرامیک
این نوع از خمیر های سیلیکون دارای ذرات بسیار ریز سرامیک اند، یکی از نقاط قوت این نوع خمیر نسبت به موارد دیگر این است که سرامیک رسانای الکتریکی نیست و بنابراین مشکلات ناشی از خمیر سیلیکون بر پایه فلز که رسانای الکتریکی است را ندارد.
خمیر حرارتی بر پایه سیلیکون
این خمیر سیلیکون در صفحات حرارتی استفاده می شوند وکاربرد زیادی دارد و رسانایی گرمایی آن بسیار بالاست.
